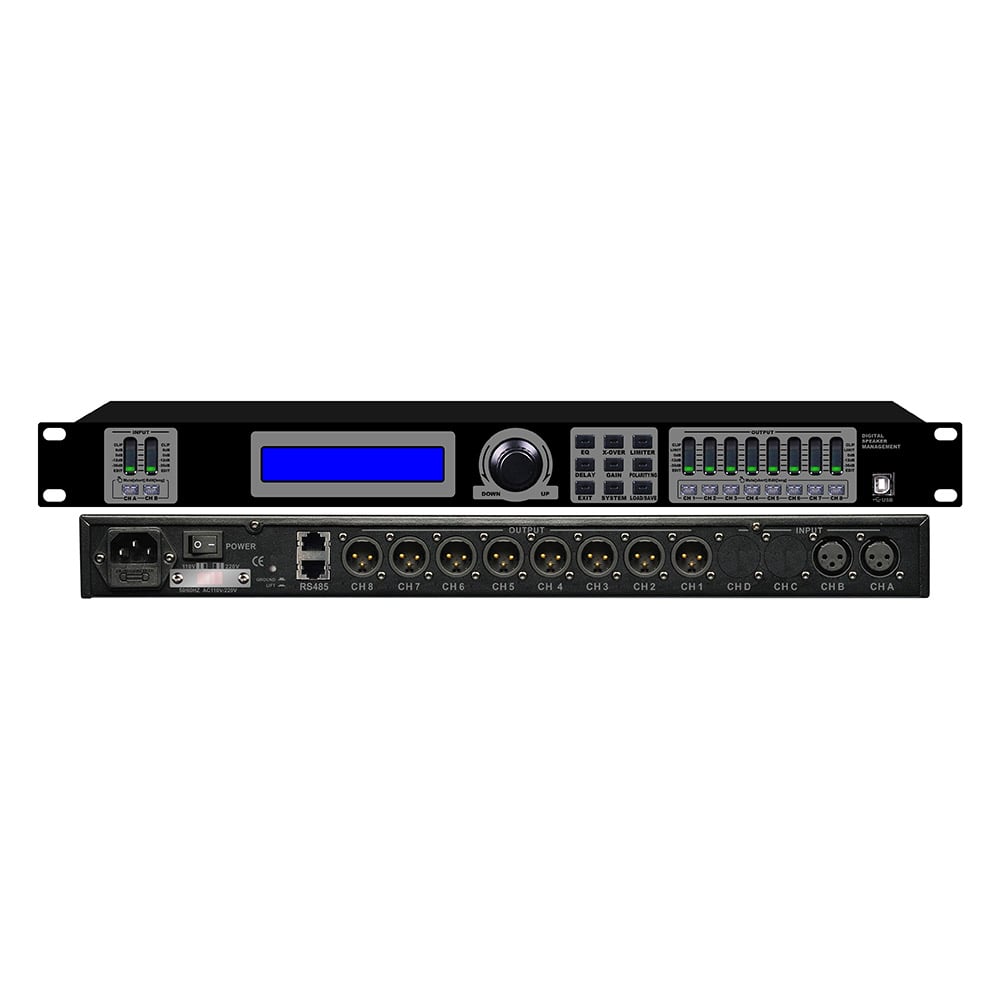

2进8出数字音频处理器

96KHz采样频率，32-bit DSP处理器，24-bit A/D及D/A转换
有2输入4输出、有2输入6输出、有2输入8输出、有3输入6输出、有4输入6输出、有4输入8输出多种型号选择，可灵活组合多种分频模式，高、低通分频点均可达20Hz～20KHz
提供USB和RS485接口可连接电脑，通过RS485接口可最多连接250台机器和超过1500米的距离外用电脑来控制
直接用面板的功能键和拔轮进行功能设置或是连接电脑通过PC控制软件来控制，均十分方便、直观和简洁
单机可存储30种用户程序
可通过面板的SYSTEM按键来设定密码锁定面板控制功能，以防止闲杂人员的操作破坏机器的工作状态
每个输入和输出均有6段独立的参量均衡，调节增益范围可达±20dB，同时输出通道的均衡还可选择Lo-shelf和Hi-shelf两种斜坡方式
2×24 LCD蓝色背光显示功能设置，8段LED显示输入/输出的精确数字电平表、哑音及编辑状态
每个输入和输出均有延时和相位控制及哑音设置，延时最长可达1000ms，延时单位可选择毫秒(ms)、米(m)、英尺(ft)三种
输出通道还可控制增益、压限及选择输入通道信号，并能将某通道的所有参数复制到另外一个通道并能进行联动控制
可以通过USB接口或RS485接口连接中控来控制矩阵和通道的哑音
可以分功能锁定，实现数据保密，输入通道可调噪声门

技术规格

输入通道及插座 2路XLR母卡侬座
输出通道及插座 8路XLR公卡侬座
输入阻抗平衡：20KΩ
输出阻抗平衡：100Ω
PC接口面板1个USB接口、后板2个RS485接口(RJ-45座)
共模拟制比 >70dB(1KHz)
输入范围 ≤+25dBu
频率响应 20Hz-20KHz(-0.5dB)
信噪比 >110dB
失真度 <0.01% OUTPUT=0dBu/1KHz
通道分离度 >110dB(1KHz)
输入通道功能
输入哑音每个通道设立单独哑音控制
输入延时每个输入通道有单独延时控制，调节范围0-1000ms，小于10ms，步距为21us；10ms-20ms,步距为84us；大于20ms，步距为0.5ms
输入相位同相(+) 或反相(-)
输入均衡每输入通道设6个参量均衡，在Parameter下调整参数为：中心频率点：20Hz-20KHz、共239个频点带宽：0.05oct-3oct、步距为0.05oct 增益：-20dB-+20dB、步距为0.1dB
输出通道功能
输出哑音每个通道设立单独哑音控制
输入选择每个输出通道可单独选择不同的输入通道，也可以选择输入通道的任意组合
输出增益调节范围：-12dB-+12dB、步距为0.1dB
输出延时每个输入通道有单独延时控制，调节范围0-1000ms，小于10ms，步距为21us；10ms- 20ms,步距为84us；大于20ms，步距为0.5ms
输出相位同相(+) 或反相 (-)
分频器设置每个输出通道可单独设置低通滤波器（LPF）和高通滤波器（HPF），可调整参数为：滤波器类型：Linkwitz-Riley/Bessel/Butterworth 频率转折点：20Hz-20KHz、共239个频点衰减斜率：12dB/oct、18dB/oct、24dB/oct、48dB/oct
限幅器设置每个输出通道可单独设置限幅器，可调整参数为：门限值：-20dBu-+20dBu、步距为0.5dBu 起动时间：0.3ms-100ms、小于1ms，步距为0.1ms；大于1ms，步距为1ms 释放时间：可设定为2倍、4倍、6倍、8倍、16倍、32倍起动时间
输出均衡每个输出通道可设6个均衡，均衡方式可选择Parameter/Lo-Shelf/Hi-Shelf。A、在Parameter状态下可调整参数为：中心频率点：20Hz-20KHz、共239个频点带宽：0.05oct-3oct、步距为0.05oct 增益：-20dB-+20dB、步距为0.1dB B、在Lo-Shelf
和Hi-Shelf状态下可调整参数为：中心频率点：20Hz-20KHz、共239个频点斜率：6dB/12dB 增益：-20dB-+20dB、步距为0.1dB
处理器 96KHz采样频率，32-bit DSP处理器， 24-bit A/D及D/A转换
显示 2×24 LCD蓝色背光显示设置，8段LED显示输入/输出的精确数字电平表、哑音及编辑状态
功耗 ≤15W
电源 AC110V/220V 50/60Hz
产品尺寸(宽×深×高) 482×232×44mm
净重 3.9kg
运输尺寸(宽×深×高) 1PC:562X362X98mm/0.0199m3 6PCS:575X375X608mm/0.1311m3
毛重 1PC:4.6(kg) 6PCS:28.8(kg)
